Günlük hayatımızın vazgeçilmez bir parçası olan ayakkabı ve terliklerin bazıları için sadece şıklık ve modaya uyum sağlamak amacıyla, bazıları için ise sağlamlık, esneklik, hafiflik ve rahatlık ihtiyacı göz önüne alınarak tasarlanması gerekmektedir.

Alternatif taban ürünlerine (kaucuk, eva, PVC vb.) göre üstün mekanik özellikleri, farklı şekil, doku ve renkte üretilebilme potansiyeli, birçok farklı özellikte ve alanda uygulama için formüle edilebilme gibi sahip olduğu önemli avantajlar nedeniyle poliüretan, terlik ve ayakkabı tabanı uygulamalarında son yıllarda oldukça fazla tercih edilen bir malzeme haline gelmiştir.

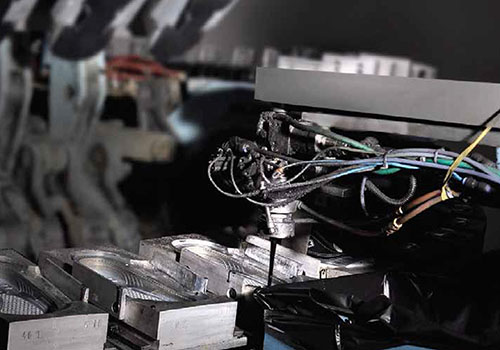

Özkara Kimya bünyesinde; yazlık, kışlık, baharlık, sporluk taban, terlik üretiminde enjeksiyon ve alçak basınç döküm makineleri ile uygulanabilen farklı yoğunluk ve sertlik değerlerinde poliüretan sistemler üretilmektedir.

Özkara Kimya poliüretan ayakkabı sistemleri geniş bir çeşitlilik gösterir ve kullanım alanlarına göre farklı gruplara ayrılır. Bu sistemler, her alt grubun özel beklentilerine göre geliştirilmiştir ve enjeksiyon veya döküm makineleri kullanılarak uygulanabilir. Poliüretan, düşük dansite terlik üretiminden, yüksek esneklik ve dayanıklılık gerektiren işçi ayakkabıları üretimine kadar geniş bir ürün yelpazesine sahiptir.

Özkara Kimya, yıllardır her çeşit ayakkabı tabanı ve ayakkabı sistemi yapmak için özel olarak hazırlanmış poliüretan sistemleri geliştiriyor. Talep doğrultusunda üretilen esnek ve rahat taban sistemlerinin yanı sıra çizme sistemleri, terlik sistemleri ve iş güvenliği ayakkabı sistemleri sektörün farklı alanlarına hitap etmekte.

SEKTÖR TANIMI

Farklı sertlik ve yoğunluk değerlerine sahip, esneme dirençleri yüksek terlik ve sandalet üretiminde kullanılan poliüretan sistemlerdir. Terlik Sistemleri yüksek üretim miktarları göz önünde bulundurulduğunda maliyet ve üretim verimliliği ön plana çıkar. Bu doğrultuda geliştirilen Özkara Kimya terlik sistemlerinde düşük yoğunluklarda ve hızlı üretim yapabilmek adına uygun poliol, katalist paketi ve prepolimer formülasyonları kullanılmaktadır.

ÇALIŞMA KOŞULLARI

  • Karışım oranı: ISO/POLI 0.9-1.27
  • Kremleşme zamanı: sn. 6-8
  • Ele yapışmama zamanı: sn. 18-28
  • Kalıp açma zamanı: dak. 02:00-02:30
  • Sertlik: ShA 38-65
  • Serbest yoğunluk: kg/m3 175-220
  • Kalıp yoğunluğu: kg/m3 230-400

FİZİKSEL ÖZELLİKLER

  • Çekme gerinimi: % 250
  • Kopma anındaki mukavemet: MPa > 5

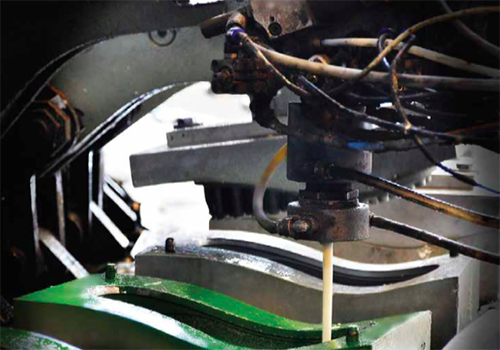

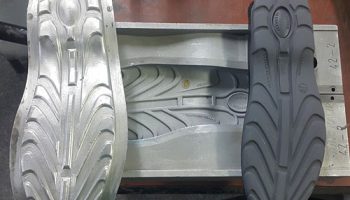

SEKTÖR TANIMI

Ayakkabı tabanı üretiminde kullanılan, 370 – 600 kg/m3 yoğunlukta farklı sertlik değerlerine sahip poliüretan sistemlerdir.

  • Yazlık (sert) Taban
  • Kışlık (yumuşak) Taban
  • Baharlık Taban
  • Tahta Muadili Taban

ÇALIŞMA KOŞULLARI

  • Karışım oranı: ISO/POLI 0.80-1.34
  • Kremleşme zamanı: sn. 7-10
  • Ele yapışmama zamanı: sn. 20-34
  • Kalıp açma zamanı: dak. 03:00-04:30
  • Sertlik: ShA 50-95
  • Serbest yoğunluk: kg/m3 210-300
  • Kalıp yoğunluğu: kg/m3 370-600

FİZİKSEL ÖZELLİLERİ

  • Çekme gerinimi: % > 400
  • Kopma anındaki mukavemet: MPa > 7

SEKTÖR TANIMI

İş güvenliği ayakkabılarında kullanılan yüksek hidroliz, yüksek aşınma direnci, antistatik ve antibakteriyel özelliklere sahip poliüretan sistemler olup tek dansite ve çift dansite olmak üzere iki farklı ürün grubu bulunmaktadır.

ÇALIŞMA KOŞULLARI

Tek Dansite:

  • Karışım oranı: ISO/POLI 0.93±1,12
  • Kremleşme zamanı: sn. 6,5±0,5
  • Ele yapışmama zamanı: sn. 30-36
  • Kalıp açma zamanı: dak. 02:45-4:00
  • Sertlik: ShA 50-60
  • Serbest yoğunluk: kg/m3 235-260
  • Kalıp yoğunluğu: 450-550

Çift Dansite – Ara Taban:

  • Karışım oranı: ISO/POLI 0,92±0,02
  • Kremleşme zamanı: sn. 6,5±0,5
  • Ele yapışmama zamanı: sn.
  • Kalıp açma zamanı: dak. 03:30-04:30
  • Sertlik: ShA 45±2
  • Serbest yoğunluk: kg/m3 380-450
  • Kalıp yoğunluğu:

Çift Dansite – Dış Taban:

  • Karışım oranı: ISO/POLI 0.51±0,02
  • Kremleşme zamanı: sn. 6,5±0,5
  • Ele yapışmama zamanı: sn.
  • Kalıp açma zamanı: dak. 01:15-01:30
  • Sertlik: ShA 65±2
  • Serbest yoğunluk: kg/m3 1.0-1.1
  • Kalıp yoğunluğu:

FİZİKSEL ÖZELLİKLERİ

Tek Dansite:

  • Çekme gerinimi: % > 500
  • Kopma anındaki mukavemet: MPa > 10

Çift Dansite – Ara Taban:

  • Çekme gerinimi: % > 400
  • Kopma anındaki mukavemet: MPa > 4,5

Çift Dansite – Dış Taban:

  • Çekme gerinimi: % 600-650
  • Kopma anındaki mukavemet: MPa > 15

SEKTÖR TANIMI

Polieter ve polyester bazlı olmak üzere iki grupta üretilen, ayakkabı içerisinde konfor sağlaması amacıyla kullanılan poliüretan sistemlerdir.

ÇALIŞMA KOŞULLARI

  • Karışım oranı: ISO/POLI 0.30-0.50
  • Kremleşme zamanı: sn. 6-10
  • Ele yapışmama zamanı: sn. 45-60
  • Kalıp açma zamanı: dak. 02:00-03:00
  • Sertlik: ShA –
  • Serbest yoğunluk: kg/m3 80-100
  • Kalıp yoğunluğu: kg/m3 170-300

DÜŞÜK SARFİYAT

YÜKSEK ESNEKLİK

HIZLI KALIP AÇMA

YÜKSEK ADIM SAYISI (FLEX)
